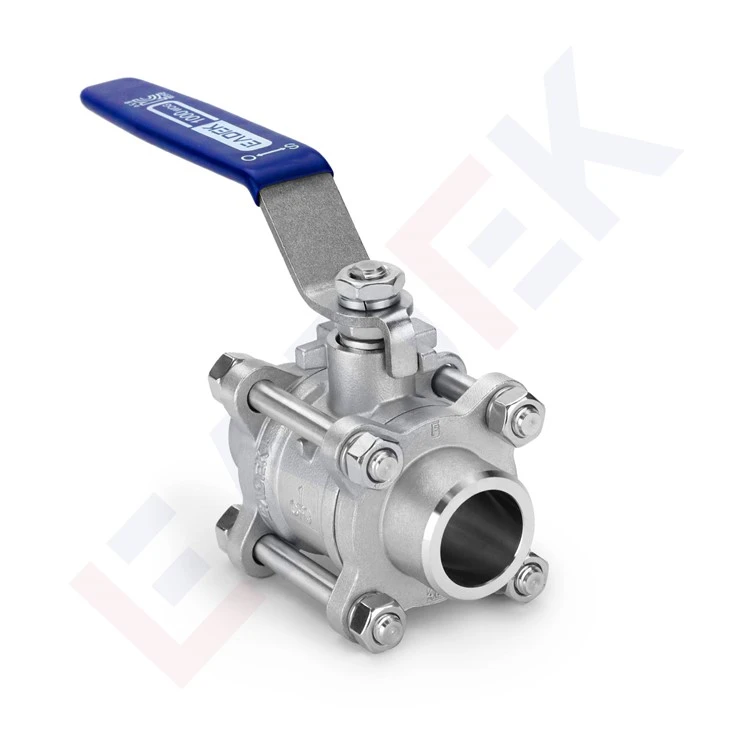

Falf Pêl Weld Butt Tri Darn
Manylion Cynnyrch
Mae Zhejiang Leadtek Fluid Technology Co, Ltd yn un o'r gwneuthurwyr a chyflenwyr falf pêl weldio casgen tri darn mwyaf profiadol yn Tsieina. Mae croeso i chi brynu falf bêl weldio casgen tri darn wedi'i haddasu am bris cystadleuol o'n ffatri. Hefyd, mae sampl am ddim ar gael.
Trosolwg a Safonau Cynnyrch
Mae Falf Ball Weld Butt Butt Tri Darn LEADTEK (Cod: 30-0A210) yn falf troi buddsoddiad llawn chwarter dur gwrthstaen cast wedi'i dylunio i API 608, wedi'i graddio i 1000 PSI, ac wedi'i harchwilio fesul API 598 ac EN 12266{{. Mae ei adeiladwaith corff tri darn - dau gap pen a chorff canolog wedi'i gysylltu â stydiau a chnau - yn caniatáu mynediad llawn i'r cydrannau mewnol (pêl, seddi a choesyn) a'u gwasanaethu yn unol heb dorri neu dynnu'r falf o'r biblinell, gan leihau cost cylch bywyd ac amser segur prosesau.
Mae dau ben y corff yn cynnwys cysylltiadau weldio casgen (Wyneb i-Wyneb fesul MFR STD), sy'n golygu mai'r falf hon yw'r dewis a ffefrir ar gyfer gosodiadau piblinell cyfanrwydd parhaol, uchel lle nad yw uniadau wedi'u edafu neu eu fflans yn dderbyniol - gan gynnwys llinellau proses pwysedd uchel, systemau cemegol cyrydol, bwyd hylan a chylchedau ynni fferyllol, a chylchedau ynni hylan newydd, a chylchedau ynni hylan a fferyllol newydd. Mae'r falf ar gael mewn deunyddiau corff a phêl CF8 (304 SS cyfatebol) a CF8M (cyfwerth â 316 SS), sy'n cwmpasu ystod maint 1/4" trwy 4" (DN8-DN100). Mae deunyddiau sedd - PTFE+15%GF a PTFE+20%CF - yn ymestyn yr amlen tymheredd gweithredu o −40 gradd hyd at 200 gradd , gan wneud y falf hon yr un mor gartrefol mewn gwasanaeth cryogenig a thymheredd uchel. Mae pob uned yn pasio'r prawf RoHS fel safon.
Cipolwg ar baramedrau technegol allweddol - wedi'u cynllunio i fodloni safonau caffael rhyngwladol.
Safon Dylunio
API 608
Graddfa Pwysau
1000 PSI
Wyneb{0}}yn-Wyneb
MFR STD
Arolygiad
API 598/EN 12266-1
Deunydd Corff
CF8/CF8M
Deunydd Sedd
PTFE+15%GF / PTFE+20%CF
Amrediad Tymheredd
−40 gradd i 160 gradd / 200 gradd
Diwedd Cysylltiad
Weld Butt (F-F)
Ystod Maint
1/4" - 4" (DN8-DN100)
Nodweddion Dylunio
Mae pob manylyn peirianneg yn y falf bêl weldio casgen tri darn hon wedi'i optimeiddio ar gyfer-dibynadwyedd hirdymor mewn amgylcheddau diwydiannol anodd.
Sêl Gefn Dyluniad Prawf Gollyngiad Lluosog
Mae selio eilaidd ar y sedd gefn coesyn yn sicrhau dim gollyngiadau hyd yn oed o dan fethiant pacio, gan sicrhau diogelwch system uwch a lleihau costau cynnal a chadw yn ddramatig.
Dyluniad Sêl Gydnerth Sedd
Mae'r sedd wedi'i llwytho yn y gwanwyn yn gwneud iawn am afreoleidd-dra arwyneb micro ar y bêl, gan gau'r swigen yn dynn hyd yn oed ar ôl gwasanaeth beicio estynedig.
Pacio Addasadwy Heb Dadosod
Yn{0}}mae addasiad pacio gwasanaeth yn dileu'r amser segur cynlluniedig ar gyfer cynnal a chadw rheolaidd ar seliau bonyn - mantais allweddol ar gyfer-diwydiannau proses barhaus.
Stem Anti-Dylunio Ejection
Mae nodwedd cadw fecanyddol yn atal coesyn y falf rhag chwythu allan o dan amodau pwysau uchel, gan amddiffyn personél a chynnal cywirdeb y system.
Dyluniad Bore Llawn
Mae diamedr y turio yn cyfateb i faint enwol y bibell, gan leihau cynnwrf a gostyngiad pwysau. Delfrydol ar gyfer slyri, hylifau gludiog, a gweithrediadau pigo lle mae cyfyngu llif yn annerbyniol.
Adeiladu Castio Buddsoddiadau
Mae castio buddsoddiad manwl gywir yn cynhyrchu arwyneb mewnol dwysach, llyfnach o'i gymharu â castio tywod, gan wella nodweddion llif a gwrthiant cyrydiad wrth ymestyn bywyd y gwasanaeth.
Corff Gwasanaethadwy Tri{0}darn
Mae'r adeiladwaith tri darn yn caniatáu archwiliad llawn mewn-llinellau ac ailosod seddi heb dorri'r weld. Cyrff diwedd yn gwahanu ar gyfer mynediad i'r bêl, seddi, a stem - gan leihau cyfanswm cost cylch bywyd.
Cydnawsedd Cyfryngau Eang
Wedi'i raddio ar gyfer gwasanaeth dŵr, olew a nwy. PTFE+15%Mae seddi GF yn addas i 160 gradd ; PTFE{3}}%Mae seddi CF yn ymestyn gallu i 200 gradd - gan gwmpasu'r rhan fwyaf o ofynion prosesau diwydiannol B2B.
Bil o Ddeunyddiau
Dau ffurfweddiad deunydd ar gael: CF8/F304 safonol a premiwm CF8M/F316 ar gyfer gwell ymwrthedd cyrydiad.
| Nac ydw. | Enw Rhan | Safonol (CF8 / F304) | Premiwm (CF8M/F316) |
|---|---|---|---|
|
1 |
Corff | CF8 | CF8M |
|
2 |
Ball | F304 | F316 |
|
3 |
Sedd | PTFE+15%GF / PTFE+20%CF | |
|
4 |
Boned | CF8 | CF8M |
|
5 |
Golchwr Gwanwyn | SS304 | |
|
6 |
Cnau | A2-70 | |
|
7 |
Bridfa | F304 | |
|
8 |
Coesyn | F304 | F316 |
|
9 |
Golchwr Byrdwn | PTFE+15%GF / PTFE+20%CF | |
|
10 |
Golchwr Pacio | PTFE / PTFE+20%CF | |
|
11 |
Chwarren Pacio | F304 | |
|
12 |
Cnau | A2-70 | |
|
13 |
Golchwr Gwanwyn | SS304 | |
|
14 |
Trin | 304 | |
|
15 |
Trin Clawr | PVC | |
Manylebau Dimensiynol
Pob dimensiwn mewn milimetrau (mm). Wyneb-i-Wyneb fesul MFR STD.
| Maint | Ød (mm) | ØD (mm) | L (mm) | H (mm) | E (mm) |
|---|---|---|---|---|---|
| 1/4" | 11 | 15.5 | 65 | 50 | 95 |
| 3/8" | 12.5 | 17.5 | 65 | 50 | 95 |
| 1/2" | 15 | 22 | 70 | 52 | 105 |
| 3/4" | 20 | 27.5 | 75 | 56 | 105 |
| 1" | 25 | 34 | 85 | 73 | 135 |
| 1¼" | 32 | 43 | 100 | 78 | 135 |
| 1½" | 38 | 49 | 110 | 93 | 165 |
| 2" | 50 | 61.5 | 130 | 102 | 165 |
| 2½" | 65 | 77 | 165 | 134 | 240 |
| 3" | 76 | 90 | 190 | 143 | 240 |
| 4" | 100 | 115 | 220 | 172 | 300 |
Ød=turio diamedr|ØD=corff OD|L=wyneb-i-wyneb|H=uchder gosod|E=hyd handlen. Dimensiynau personol ar gael ar gais.
Diwydiannau Cymhwysiad Nodweddiadol
Mae'r falf bêl weldio casgen tri darn yn ddewis a ffefrir lle bynnag y mae angen cymalau wedi'u weldio ar gyfer hylendid, cywirdeb pwysau, neu berfformiad cyrydiad.
Olew a Nwy
Ynysu piblinellau pwysedd uchel a rheoli llif ar gyfer prosesau i fyny'r afon, canol yr afon ac i lawr yr afon. Gradd CF8M a ffafrir ar gyfer gwasanaeth sur.
Cemegol a Phetrocemegol
Trin cyfryngau cyrydol mewn adweithyddion a llinellau trosglwyddo. Mae dyluniad turio llawn a weldio yn dileu risg cyrydiad agennau ar bwyntiau cysylltu.
Bwyd a Diod
Llinellau proses hylan lle gwaherddir cysylltiadau edafeddog. Mae corff CF8M a sedd PTFE yn cydymffurfio â gofynion deunydd cyswllt arferol bwyd.
Fferyllol
CIP/SIP-systemau pibellau cydnaws. Mae'r dyluniad pen turio a weldio llyfn yn dileu coesau marw a risg halogiad wrth drosglwyddo hylif di-haint.
Ynni a Phŵer Newydd
Cylchedau oeri storio ynni, pibellau system ffotofoltäig, a systemau ategol gweithfeydd pŵer sy'n gofyn am reolaeth ddibynadwy ymlaen / i ffwrdd ar bwysau uchel.
Gweithgynhyrchu Lled-ddargludyddion a Thechnoleg Uchel
Ultra-dŵr pur a llinellau prosesu cemegol. Mae buddsoddiad-adeiladu di-staen cast a chydymffurfiaeth RoHS yn bodloni gofynion purdeb materol llym gweithgynhyrchu uwch.
Pam Ffynhonnell o LEADTEK?
Zhejiang Leadtek Fluid Technology Co, Ltd. - gwneuthurwr integredig fertigol ers 2015, Parc Diwydiannol Changshan, Quzhou, Zhejiang.
30+
Blynyddoedd o Brofiad Castio
Dechreuodd sylfaenwyr mewn castio buddsoddiad dur di-staen ym 1994. Gwybod proses ddofn-sut mae'n trosi'n uniongyrchol i oddefiannau tynnach a llai o ddiffygion.
100+
Amrywiadau Falf Pêl Ardystiedig
Mae tîm ymchwil a datblygu pwrpasol wedi datblygu ac ardystio dros 100 o ffurfweddiadau pêl-falf, gan ddal 40+ batentau cenedlaethol sy'n sail i ddibynadwyedd cynnyrch.
400+
Peiriannau CNC Ar-Safle
Integreiddiad fertigol llawn ar draws castio, peiriannu, cydosod, a phrofi mewn cyfleuster 37,000 m² - dim is-gontractio trydydd parti ar weithrediadau hanfodol.
80+
Gwledydd a Wasanaethir
Cynhyrchion sy'n cael eu cludo i Ewrop, America, Asia-Môr Tawel, a'r Dwyrain Canol. Mae tîm marchnata byd-eang 20-person yn darparu cymorth cyn- lleol ac ar ôl gwerthu.
Tystysgrifau a ddelir gan LEADTEK
- ISO 9001 · ISO 14001 · ISO 45001
- CE
- KC
- TS
- RoHS
- Menter Technoleg Uchel (China MIIT)
- Trwydded Cynhyrchu Offer Arbennig
- 40+ Technolegau Patent
- 1 Nod Masnach Rhyngwladol
- 4 Nod Masnach Domestig
Adroddiadau Prawf Melin, tystysgrifau prawf pwysau, ac archwiliad trydydd parti (SGS, BV, TÜV) ar gael ar gyfer archebion prosiect ar gais.
Cwestiynau Cyffredin
C: Beth yw'r gwahaniaeth rhwng CF8 a CF8M, a pha un ddylwn i ei nodi?
A: Mae CF8 yn gyfwerth â 304 o ddur di-staen cast ac mae'n addas ar gyfer y rhan fwyaf o ddŵr, olew, a gwasanaeth cemegol ysgafn. Mae CF8M yn gyfwerth â 316 o ddur di-staen cast, sy'n cynnig ymwrthedd gwell i gloridau, dŵr môr, a llawer o asidau oherwydd ei gynnwys molybdenwm. Ar gyfer cymwysiadau bwyd, fferyllol, morol a chemegol, CF8M (gyda phêl a choesyn F316 cyfatebol) yw'r dewis a argymhellir. Os ydych chi'n ansicr, rhannwch eich cyfryngau proses a bydd ein peirianwyr yn cynghori'r radd briodol.
C: Beth yw mantais pennau weldio casgen yn erbyn cysylltiadau edafu neu flanged?
A: Mae pennau weldio casgen yn creu uniad di-dor sy'n gollwng, sy'n gryfach yn strwythurol na chysylltiadau edau ac nad oes ganddo unrhyw gasged i fethu fel uniadau flanged. Dyma'r math o gysylltiad a ffefrir mewn cymwysiadau hanfodol tymheredd uchel, cyrydol a hylendid gan eu bod yn dileu holltau, yn lleihau pwyntiau cynnal a chadw, ac yn darparu cywirdeb pwysau mwyaf. Y fasnach{6}}i ffwrdd yw bod angen weldio maes arnynt yn ystod y gosodiad.
C: A ellir ailosod neu addasu'r pacio heb gau'r llinell?
A: Ydw. Mae falf bêl weldio casgen tri darn LEADTEK yn ymgorffori dyluniad pacio addasadwy sy'n caniatáu i'r sêl stem gael ei dynhau neu ei ddisodli heb dynnu'r falf o'r biblinell. Mae hyn yn lleihau'n sylweddol yr amser segur nas cynlluniwyd mewn-proses barhaus.
C: Beth yw'r swm archeb lleiaf (MOQ) a'r amser arweiniol?
A: Mae MOQ yn hyblyg ac yn amrywio yn ôl maint a chyfuniad deunydd. Derbynnir archebion enghreifftiol. Yr amser arweiniol safonol ar gyfer ffurfweddiadau wedi'u stocio yw 15-30 diwrnod fel arfer; efallai y bydd angen 30-45 diwrnod ar fanylebau arferol. Cysylltwch â'n tîm gwerthu am ddyfynbris ac amserlen ddosbarthu benodol yn seiliedig ar ofynion eich prosiect.
C: A yw LEADTEK yn darparu adroddiadau prawf materol (MTR) a thystysgrifau prawf pwysau?
A: Ydw. Rydym yn darparu adroddiadau prawf deunydd (MTR / MTC) ar gyfer deunyddiau corff, pêl a choesyn, ynghyd â phrawf pwysedd hydrostatig a thystysgrifau prawf gollwng seddi fesul API 598 / EN 12266-1 fel safon. Gellir trefnu arolygiad trydydd parti a phrofion tystion gan gyrff a gydnabyddir yn rhyngwladol ar gais.
C: A all LEADTEK gyflenwi fersiynau actifedig o'r falf hon?
A: Ydw. Gellir cyflenwi'r falf bêl weldio casgen tri darn gydag actiwadyddion niwmatig neu drydan ar gyfer cymwysiadau rheoli awtomataidd. Nodwch eich gofynion actiwadydd (methu-safle diogel, pwysedd cyflenwad, math o signal) wrth ofyn am ddyfynbris.
